電氣設計是自動化、建筑、工業等領域的基礎，看似復雜，實則邏輯清晰。掌握常用電器元件的原理和作用，并了解智能化設備的設計思路，你會發現“學電氣其實很簡單”。

一、 常用電器元件：原理與作用
電氣設計猶如搭積木，核心是理解每一塊“積木”（電器元件）的功能。

1. 斷路器/空氣開關：

• 原理：利用電流的熱效應和電磁效應。當電路發生過載（電流長期偏高）或短路（電流瞬間極大）時，內部的感測元件（雙金屬片/電磁線圈）動作，驅動機械機構斷開觸點。

• 作用：電路的“安全衛士”。主要用于線路的過載和短路保護，能手動分合閘，部分型號還具備漏電保護功能。

1. 接觸器：

• 原理：電磁原理。當線圈通電后產生磁場，吸合銜鐵，帶動主觸點和輔助觸點動作（常開閉合，常閉斷開）。

• 作用：電路的“遙控開關”。用于頻繁地接通和斷開主電路（大電流），是電機控制的核心元件。通過小電流的控制回路（如按鈕、PLC輸出點）即可控制大電流主回路的通斷。

1. 繼電器：

• 原理：與接觸器類似，也是電磁原理，但觸點容量通常較小。

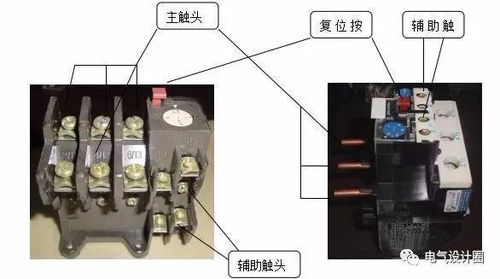

• 作用：電路的“信號中轉站”。主要用于控制回路，實現信號的傳遞、邏輯轉換、放大（用小電流信號控制另一路電路通斷）和電氣隔離。種類繁多，如中間繼電器、時間繼電器、熱繼電器（用于電機過載保護）等。

1. 傳感器：

• 原理：將物理量（如溫度、壓力、位置、光照）轉換為可測量的電信號。

• 作用：系統的“感官”。是自動化和智能化設備的基礎，為控制系統提供現場狀態信息。例如，接近開關檢測物體有無，光電傳感器檢測通過與否，溫濕度傳感器采集環境參數。

1. PLC（可編程邏輯控制器）：

• 原理：一種工業專用計算機，通過運行用戶編寫的程序（梯形圖、語句表等），對輸入信號進行邏輯、順序、定時、計數等運算，然后驅動輸出。

• 作用：控制系統的“大腦”。取代了復雜的繼電器硬接線邏輯，使控制靈活、可靠、易于修改和擴展，是現代電氣控制的核心。

二、 學電氣的核心思維：從“硬”到“軟”
學電氣之所以簡單，在于其邏輯的遞進性：

• 初級階段（認識硬件）：理解上述元件“是什么”和“干什么”。學會看符號（電氣圖形符號）、接線（端子圖、原理圖）。這就像認識單詞和基本語法。
• 中級階段（構建回路）：學習如何用元件組成基本功能回路，如“啟保停”電路、正反轉電路。這是用單詞造句、寫段落。
• 高級階段（系統設計）：掌握用PLC等智能控制器編程，將傳感器信號、邏輯運算、執行機構（接觸器、閥門等）整合成一個完整的自動化系統。這就是撰寫一篇結構完整、邏輯清晰的文章。

三、 智能化設備及配件的設計要點
智能化設備的核心是“感知-決策-執行”。在設計時，需遵循以下思路：

1. 明確需求與功能：設備要完成什么任務？需要哪些動作？精度、速度、可靠性要求如何？這是所有設計的起點。

1. 傳感層設計：根據要感知的信息選擇合適的傳感器。考慮其類型（數字量/模擬量）、精度、安裝方式、信號輸出形式（如NPN/PNP、4-20mA、0-10V）以及與控制器接口的匹配。

1. 控制層設計：

• 控制器選型：根據I/O點數、運算速度、通訊需求（如以太網、現場總線）選擇合適的PLC、單片機或工控機。

• 程序設計：采用模塊化思想，將復雜任務分解為邏輯控制、運動控制、數據處理、人機交互（HMI）、通訊等子模塊。程序應具備良好的可讀性、可維護性和可擴展性。

1. 執行層設計：根據控制器的輸出信號，設計驅動電路來控制執行元件，如電機（通過變頻器或伺服驅動器）、電磁閥、加熱管、指示燈等。需注意功率匹配、電氣隔離和必要的保護電路（如續流二極管）。

1. 電源與配電設計：為系統各部件提供穩定、可靠的電源，包括主回路、控制回路、傳感器回路、DC24V開關電源等。必須考慮冗余、防干擾和接地。

1. 通訊與網絡設計：現代智能化設備往往是網絡中的一個節點。需設計設備內部（如PLC與HMI、驅動器之間）及與上位機（SCADA、MES系統）的通訊網絡，選用合適的協議（如Modbus、Profinet、EtherNet/IP）。

1. 安全與防護設計：集成急停、安全門鎖、光柵等安全元件，設計符合安全標準的電路（如安全繼電器回路）。同時考慮電氣柜的散熱、防塵、EMC（電磁兼容）防護。

****：電氣設計并非高深莫測。從掌握一個個元件的“微觀”原理開始，到構建功能回路的“中觀”邏輯，再到設計完整智能化系統的“宏觀”架構，每一步都建立在清晰的物理和邏輯基礎之上。保持好奇心，勤于動手實踐（接線、編程、調試），你會發現，駕馭智能化設備的藍圖，正源于對這些基礎元件的深刻理解與靈活運用。
